PCBA板检测的要领中,其中有ict测试仪

时间:2022-08-16| 作者:admin

  ict测试仪经常用于电子产品的PCBA检测,PCBA板检测是包管向客户交付高质量、高稳定性、高可靠性的PCBA产品,减少到客户手中不良的产品,尽可能制止售后环节,同时增强客户的信任和公司的品牌美誉度,接下来看看PCBA板检测的要领中,其中有ict测试仪 。


  1、目视检查


  目视检查是手工肉眼看,PCBA装配目视检查是PCBA质量检查的原始要领,只使用目视和放大镜检查PCBA板的电路和电子元件的焊接情况,看有无桥架、桥架、锡架、焊点有无桥架,有无焊接少及焊接不完整,用放大镜检测PCBA 。


  2、在线ict测试仪


  ict测试仪允许PCBA识别焊接和组件问题,它具有速度快、稳定性高、检测短路、开路、电阻、电容 。


  3、自动光学检测(AOI)


  目前,AOI在贴片厂更为普及,AOI利用摄影识别系统对整个PCBA板进行扫描,并对机械数据进行剖析,从而确定PCBA板的焊接质量 。摄像头自动扫描被测PCBA板的质量缺陷 。测试前需要确定OK板,OK板的数据将存储在AOI中 。在后续的量产中,我们会凭据这个OK板来做基础模型,以确定其他板是否OK 。


  4、X-射线机(X-RAY)


  关于BGA/QFP等电子元器件,ICT和AOI无法检测内部引脚的焊接质量 。x光机类似胸部x光机,可以通过PCB外貌检查内部引脚的焊接是否焊接到位或装置到位 。


  x射线用x射线穿透PCB板检查内部 。x射线广泛应用于航空电子、汽车电子等对可靠性要求较高的产品

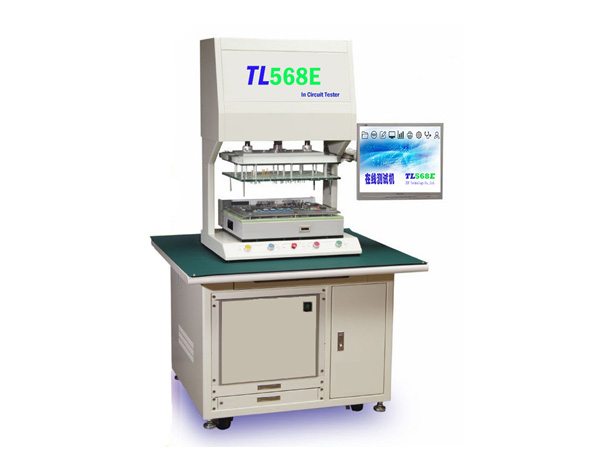

ict测试仪

  5、样品检验


  在批量生产和组装之前,通;峤惺状蔚难芳煅,以制止在批量生产中泛起集中的缺陷,从而导致PCBA板生产泛起问题 。这叫做首件检验 。


  6、飞针测试仪


  飞针探头适用于检测本钱高、庞大的pcb检测 。飞针可以在一天内完成设计和检查,装配成内幕对较低 。它可以检查装置在PCB上的组件的开路、短路和偏向 。别的,它还能很好地识别组件结构和对齐 。


  7、制造缺陷剖析仪(MDA)


  MDA的目的是简单地可视化地测试电路板,以揭示制造缺陷 。由于大大都制造缺陷是简单的连接问题,MDA局限于连续性的丈量 。通常,测试器能够检测到电阻、电容和晶体管的保存 。;ざ极管也可以用来实现集成电路检测,以标明组件是否正确安排 。


  8、老化试验


  PCBA装置后与DIP后焊插件、板材切角、零件外貌保养及首件零件测试,量产完成后,PCBA板材老化测试,长时间通电后测试,功效是否正常,电子元器件是否正常 。


  综合以上内容,PCBA板检测是为了减少不良品,其中在线ict测试仪也是PCBA板检测重要的一环,检测PCBA板中的短路、开路、电阻、电容方面的问题 。
